열수축 튜브 전기의 중요한 구성 요소입니다, 전자, 산업 시스템. 단열재로 널리 사용됩니다., 보호하다, 밀봉하다, 그리고 전선 정리하기, 케이블, 터미널, 자동차 등 산업 전반의 커넥터, 항공우주, 산업 자동화, 가전제품, 및 와이어 하니스 제조.
전기 테이프나 플라스틱 슬리브와 같은 기존 단열 방법과 비교, 열수축 튜브는 우수한 기계적 강도를 제공합니다., 환경 저항, 장기적인 신뢰성. 구성 요소의 모양에 완벽하게 일치하는 능력으로 인해 소규모 DIY 프로젝트와 대규모 산업 응용 분야 모두에 없어서는 안될 솔루션입니다..
이 기사에서는 열수축 튜브에 대한 포괄적인 개요를 제공합니다., 정의를 포함하여, 종류, 작동 원리, 장점, 애플리케이션, 선택 기준, 설치 도구, 모범 사례.
열수축 튜브란??

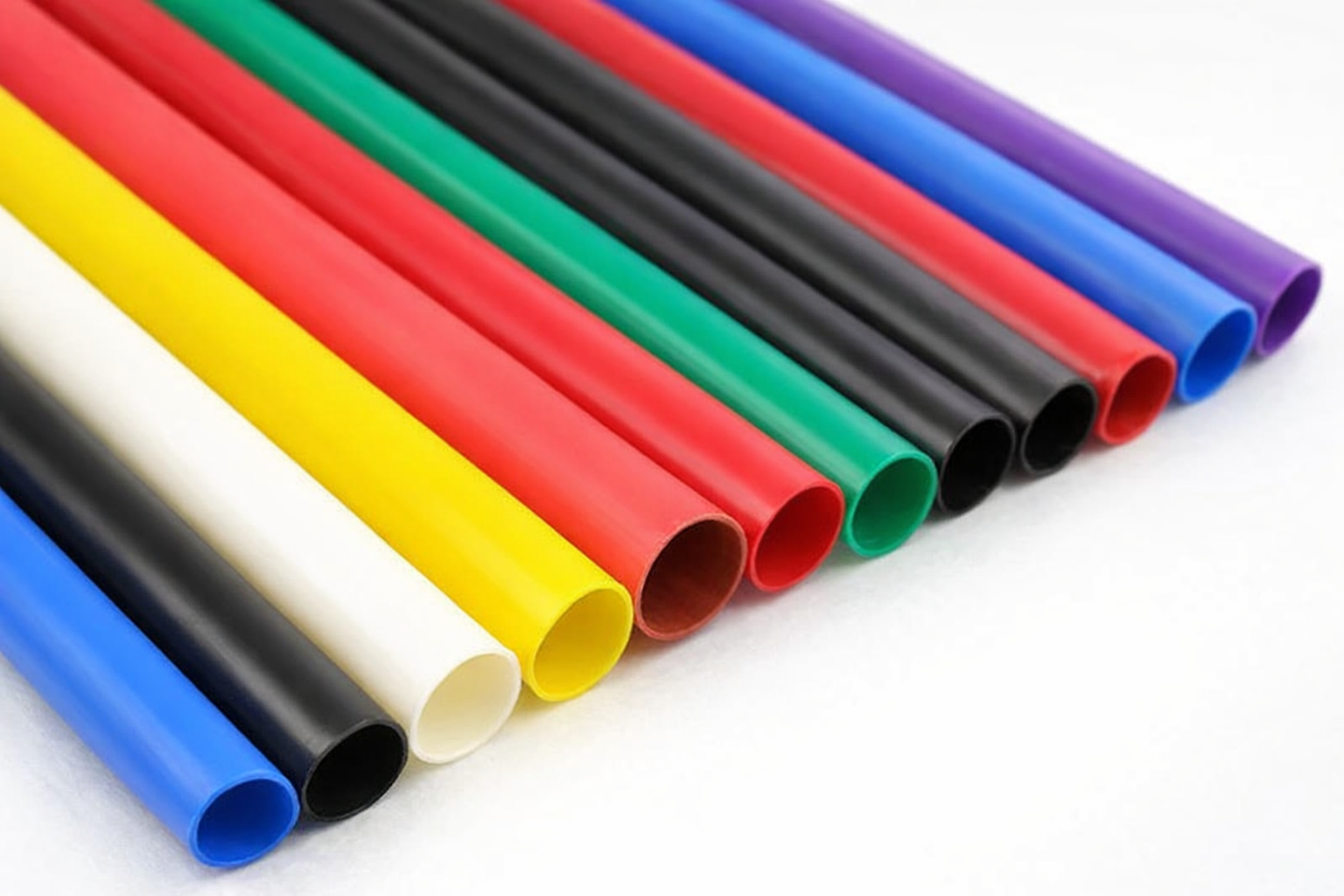

열수축 튜브는 제어된 열에 노출되면 직경이 수축되는 특수 설계된 플라스틱 튜브입니다.. 일단 수축, 그것은 단단한 형성, 전선 주위의 내구성 있는 피복, 케이블, 또는 구성요소, 전기 절연 및 기계적 보호 제공.
열 수축 튜브는 생산 중에 팽창되는 폴리머 재료로 제조됩니다.. 재가열할 때, 배관이 원래대로 돌아옴, 더 작은 직경. 이 독특한 특성으로 인해 불규칙한 모양도 단단히 감쌀 수 있습니다., 관절, 기존의 단열 방법으로는 보호하기 어려운 접합부.
주요 특징
전기 절연
기계적 보강
환경 밀봉
유연성과 적응성
긴 서비스 수명
전기테이프와는 다르게, 열 수축 튜브는 시간이 지나도 느슨해지지 않습니다., 더욱 안정적이고 전문적인 솔루션으로 만들어 드립니다..
열수축 튜브의 종류
열수축 튜브는 구조에 따라 분류될 수 있습니다., 재료, 다양한 성능 요구 사항을 충족하는 수축 비율.
구조별 분류
단일벽 열수축 튜브
단일 벽 튜빙은 기본적인 전기 절연과 가벼운 기계적 보호 기능을 제공합니다.. 접착제가 포함되어 있지 않으며 일반적으로 사용됩니다.:
와이어 절연
케이블 묶음
색상 코딩
범용 전기 보호
이중벽 (접착제로 코팅된) 열수축 튜브
이중벽 튜빙에는 가열 중에 녹아 기판 주위로 흐르는 내부 접착층이 포함되어 있습니다.. 식힌 후, 그것은 강한 형성, 방수 씰. 이 유형은 다음에 이상적입니다.:
습기가 많은 환경
자동차 및 해양 애플리케이션
옥외 설치
케이블 스플라이스 및 종단
재료별 분류
폴리올레핀 열수축 튜브
가장 널리 사용되는 재료
유연성과 내구성
우수한 전기 절연성
마모 및 약한 화학물질에 대한 저항성
범용 및 산업용으로 적합
PVC 열수축 튜브
비용 효율적
좋은 난연성
폴리올레핀에 비해 내열성이 낮음
가전제품 및 저온 응용 분야에 일반적으로 사용됨
불소중합체 열수축 튜브
고온 저항
우수한 내화학성 및 내용제성
낮은 마찰 표면
항공우주 분야에서 사용됨, 의료, 고성능 산업 환경
수축률에 따른 분류
수축률은 가열 시 튜브가 수축하는 정도를 정의합니다..
2:1 수축률 – 균일한 직경의 표준 응용 분야
3:1 수축률 – 적당한 불규칙성과 커넥터
4:1 에게 6:1 수축률 – 직경의 큰 변화, 복잡한 모양, 또는 수리
수축률이 높을수록 설치 유연성이 향상되고 더 넓은 범위의 부품 크기를 수용할 수 있습니다..
열수축 튜브의 작동 원리
열 수축 튜브는 폴리머 재료의 열 회수를 기반으로 작동합니다..
제조 중, 튜브는:
원래 직경으로 압출됨
가열되고 기계적으로 팽창됨
팽창된 상태에서 냉각됨
설치 시 열이 가해지는 경우, 폴리머는 원래 모양을 "기억"하고 균일하게 수축합니다..
설치 과정
부품보다 직경이 큰 튜브를 선택하세요.
튜브를 필요한 길이로 자릅니다.
와이어 또는 조인트 위로 튜브를 밀어 넣습니다.
히트건이나 열풍도구를 이용하여 고르게 열을 가해 주세요
튜브를 식히고 완전히 고정시키십시오.
이 과정을 통해 긴밀한, 튼튼한, 그리고 전문적인 마무리.
열수축 튜브 사용의 이점
열 수축 튜브는 대체 단열 방법에 비해 여러 가지 장점을 제공합니다..
전기 보호
단락을 방지합니다.
노출된 도체를 절연합니다.
시스템 안전성 향상
기계적 강도
마모 및 진동으로부터 보호
종단 시 스트레인 릴리프 제공
약하거나 수리된 케이블을 강화합니다.
환경 저항
구성 요소를 습기로부터 보호합니다., 먼지, 약, 부식
접착제로 코팅된 튜브로 방수 밀봉 제공
내구성과 수명
시간이 지나도 성능 유지
균열 방지, 필링, 또는 느슨해짐
사용 편의성
간단한 설치 과정
최소한의 도구가 필요함
전문가 및 DIY 사용자에게 적합
열수축 튜브의 일반적인 용도
전기 및 전자
절연 전선 접합 및 단자
솔더 조인트 보호
제어판에 케이블 묶기
자동차 및 운송
와이어 하니스 보호
후드 아래 단열재
열에 대한 저항, 진동, 그리고 액체
산업 및 해양 응용 분야
열악한 환경에서의 방수 씰링
부식 방지
내화학성 단열재
수리하다, 보강, 및 식별
케이블 수리 및 보강
색상 코딩 및 라벨링
회로 및 연결 식별
올바른 열수축 튜브를 선택하는 방법
올바른 열수축 튜브를 선택하려면 여러 가지 기술적 요소를 평가해야 합니다..
재료 선택
온도 저항을 기준으로 선택, 유연성, 그리고 화학적 노출.
크기와 직경
튜브의 확장된 직경은 구성 요소에 맞아야 합니다., 회복된 직경은 단단히 수축되어야 하지만.
수축률
불규칙한 모양이나 커넥터가 많은 어셈블리에는 더 높은 비율이 선호됩니다..
온도 등급
튜브가 설치 열과 작동 온도를 모두 견딜 수 있는지 확인하십시오..
벽 두께
두꺼운 벽은 더 나은 기계적 및 환경적 보호를 제공합니다..
특별 요구 사항
방수용 접착 라이닝
난연성
실외 사용을 위한 UV 저항성
열수축 튜브 적용을 위한 도구 및 장비
일반적인 도구는 다음과 같습니다:
히트건
열기 손 도구
산업용 열기 송풍기
대량 생산을 위한 제어식 오븐
안전 고려 사항
화염을 피하십시오
적절한 거리를 유지하세요
필요한 경우 내열 장갑을 사용하십시오.
모범 사례 및 설치 팁
거품이나 타는 것을 방지하기 위해 균일하게 열을 가하십시오.
중앙에서 가열을 시작하여 바깥쪽으로 이동합니다.
튜브를 과열하지 마십시오
취급하기 전에 완전히 냉각시키십시오.
완벽한 밀봉 및 접착 여부 검사
적절한 설치로 최대 성능과 수명 보장.
결론
열수축 튜브는 단열을 위한 필수 솔루션입니다., 보호, 전기 및 산업 시스템의 조직. 다재다능함, 내구성, 설치가 간편하여 많은 기존 단열 방법보다 우수합니다..
종류를 이해함으로써, 재료, 수축률, 및 신청 요구 사항, 사용자는 신뢰성을 보장하기 위해 올바른 열수축 튜브를 선택할 수 있습니다., 안전한, 다양한 응용 분야에서 전문적인 결과를 얻을 수 있습니다..
와이어 하니스 제조에 사용되는지 여부, 자동차 시스템, 산업 설비, 또는 전자 어셈블리, 열수축 튜브는 현대 엔지니어링 및 제조의 기본 구성 요소로 남아 있습니다.. 문의하기 자세한 내용은.
자주 묻는 질문
1. 내 응용 분야에 어떤 수축 비율을 선택해야 합니까??
수축률은 덮는 구성 요소의 크기 변화에 따라 달라집니다.. 에이 2:1 비율은 균일한 전선 및 케이블에 적합합니다., ~하는 동안 3:1 커넥터에는 더 높은 비율이 권장됩니다., 접합, 또는 불규칙한 모양. 복잡한 조립이나 수리용, 4:1 에게 6:1 튜빙은 더 큰 유연성과 적용 범위를 제공합니다..
2. 열수축 튜브를 수축시킨 후 재사용할 수 있나요??
아니요. 열수축 튜브를 가열하여 원래 직경으로 복원한 후, 확장하여 재사용할 수 없습니다.. 제거하고 재사용하려고 하면 기계적 강도와 절연 특성이 손상됩니다..
3. 열수축 튜브를 수축하는 데 필요한 온도는 얼마입니까??
필요한 수축 온도는 재료에 따라 다릅니다.. 대부분의 폴리올레핀 튜빙은 약 90~120°C에서 수축하기 시작하고 약 120~135°C에서 완전히 회복됩니다.. 불소중합체 튜브에는 더 높은 온도가 필요합니다., PVC는 일반적으로 낮은 온도에서 수축됩니다.. 항상 제조업체의 데이터시트를 참조하세요..
4. 접착식 열수축 튜브는 방수 기능이 있나요??
예. 이중벽 또는 접착식 열수축 튜브로 탁월한 방수 기능 제공. 가열하면, 내부 접착제가 녹아서 틈을 메움, 물의 유입을 방지하는 습기 차단 씰 생성, 부식, 그리고 환경오염.
5. 열수축튜브를 실외에서 사용해도 되나요??
예, 올바른 재료를 선택했다면. 옥외용, UV 저항성을 지닌 튜브, 수분 보호, 적절한 온도 등급을 선택해야 합니다.. 폴리올레핀 및 접착제 라이닝 튜빙은 일반적으로 실외 및 자동차 응용 분야에 사용됩니다..
6. 열수축 튜브가 변형 완화 기능을 제공합니까??
예. 열 수축 튜브는 케이블 종단의 변형 완화를 크게 향상시킬 수 있습니다., 접합, 및 커넥터. 벽이 더 두껍거나 접착제로 코팅된 튜빙이 더 나은 기계적 지지력을 제공합니다., 굽힘으로 인한 스트레스 감소, 진동, 그리고 당기는 힘.
7. 열 수축 튜브는 난연성입니까??
많은 열수축 튜브 제품은 난연성을 갖고 있습니다., 특히 폴리올레핀이나 PVC로 만든 것. 난연성 튜브는 종종 UL224와 같은 표준에 따라 평가됩니다.. 하지만, 모든 튜브가 난연성인 것은 아닙니다., 따라서 사용하기 전에 인증을 확인해야 합니다..
8. 열수축 튜브를 납땜 연결과 함께 사용할 수 있습니까??
예. 열 수축 튜브는 일반적으로 납땜 접합부를 절연하고 보호하는 데 사용됩니다.. 전기 절연 및 기계적 강화를 제공합니다., 납땜 연결 시 피로 및 불량 방지에 도움.
9. 설치 중 고르지 않게 수축되거나 기포가 발생하는 것을 방지하려면 어떻게 해야 합니까??
고르지 못한 수축은 일반적으로 과도하거나 고르지 못한 열 적용으로 인해 발생합니다.. 이를 방지하려면, 서서히 균일하게 열을 가해, 튜브 중앙에서 시작하여 끝쪽으로 이동. 과열을 피하고 열원과 튜브 사이의 적절한 거리를 유지하십시오..
10. 열수축 튜브에 대해 어떤 표준이나 인증을 찾아야 합니까??
응용 프로그램에 따라, UL과 같은 인정된 표준을 준수하는 튜브를 찾으십시오., CSA, RoHS 규제, 도달하다. 자동차 또는 항공우주용, 추가적인 산업별 사양이 적용될 수 있습니다.. 규정 준수로 안전 보장, 성능, 규제 수용.
