I elektriska ledningssystem, att upprätthålla starka och säkra anslutningar är viktigt för att säkerställa säker och effektiv drift av kretsar. Bland de många typer av elektriska terminaler som finns tillgängliga, stumskarvar är en av de mest använda komponenterna för att sammanfoga två trådändar. Designad med isoleringsmaterial som vinyl eller nylon och försedd med metallcrimpfat, dessa kontakter erbjuder en pålitlig lösning för trådreparation, förlängning, och nya installationer. Denna omfattande guide utforskar drag, typer, applikationer, och urvalstips för stumskarvar, hjälper dig att välja rätt produkter för dina elprojekt.
Vad är Butt Splice Connectors?
En stumskarvkontakt är en typ av krimpliknande kontakt som används för att länka två motsatta trådändar, skapa en kontinuerlig elektrisk väg. Ledningarna förs in från båda ändarna av kontakten och säkras med ett pressverktyg. Butt skarvar används ofta i fordonsledningar, konsumentelektronik, industriell utrustning, marina system, och nätverksinstallationer.
På grund av deras användarvänlighet och pålitliga prestanda, stumskarvar anses vara väsentliga komponenter för elektriker, tekniker, och ingenjörer.
Viktiga funktioner att tänka på när du väljer skarvkontakter
Att välja rätt skarvkoppling säkerställer långvarig hållbarhet och elektrisk integritet. Innan du gör ett urval, överväga följande viktiga funktioner:
Isoleringsmaterial
-
Nylon: Ger utmärkt seghet, flexibilitet, och motståndskraft mot nötning. Idealisk för tunga eller industriella applikationer.
-
Vinyl (PVC): Ett kostnadseffektivt alternativ lämpligt för allmänna ledningsuppgifter.
-
Värmekrympa: Ger en vattentät tätning och förbättrat miljöskydd.
Spänningsvärde
De flesta vanliga stumskarvar handtag upp till 600V, som är lämplig för bilindustrin, kommersiell, och industriell användning. Kontrollera alltid spänningsspecifikationerna för att matcha kontakten med din applikation.
UL-notering & Certifiering
För att säkerställa kvalitet och säkerhet, välj kontakter som möts UL-standarder, såsom UL486A eller UL486C. Certifierade kontakter säkerställer korrekt ledningsförmåga, flambeständighet, och mekanisk styrka.
Ledarmaterial av metall
-
Koppar: Det vanligaste valet för hög konduktivitet.
-
Nickelpläterat stål: Används i tuffa eller höga temperaturer där korrosionsbeständighet är kritisk.
Användbara fakta om Butt Splice Connectors
Ansluter enkelt motsatta trådändar
Stumkontakter skapar en säker skarv genom att ansluta två ledningar ände i ände. Detta är särskilt användbart för:
-
Förlängning av trådlängden
-
Reparation av skadade ledningar
-
Sammanfogning av flertrådskablar
Färgkodning av trådmätare
För att förenkla installationen, stumskarvar följer en universell färgstandard:
-
Röd: 18–22 AWG
-

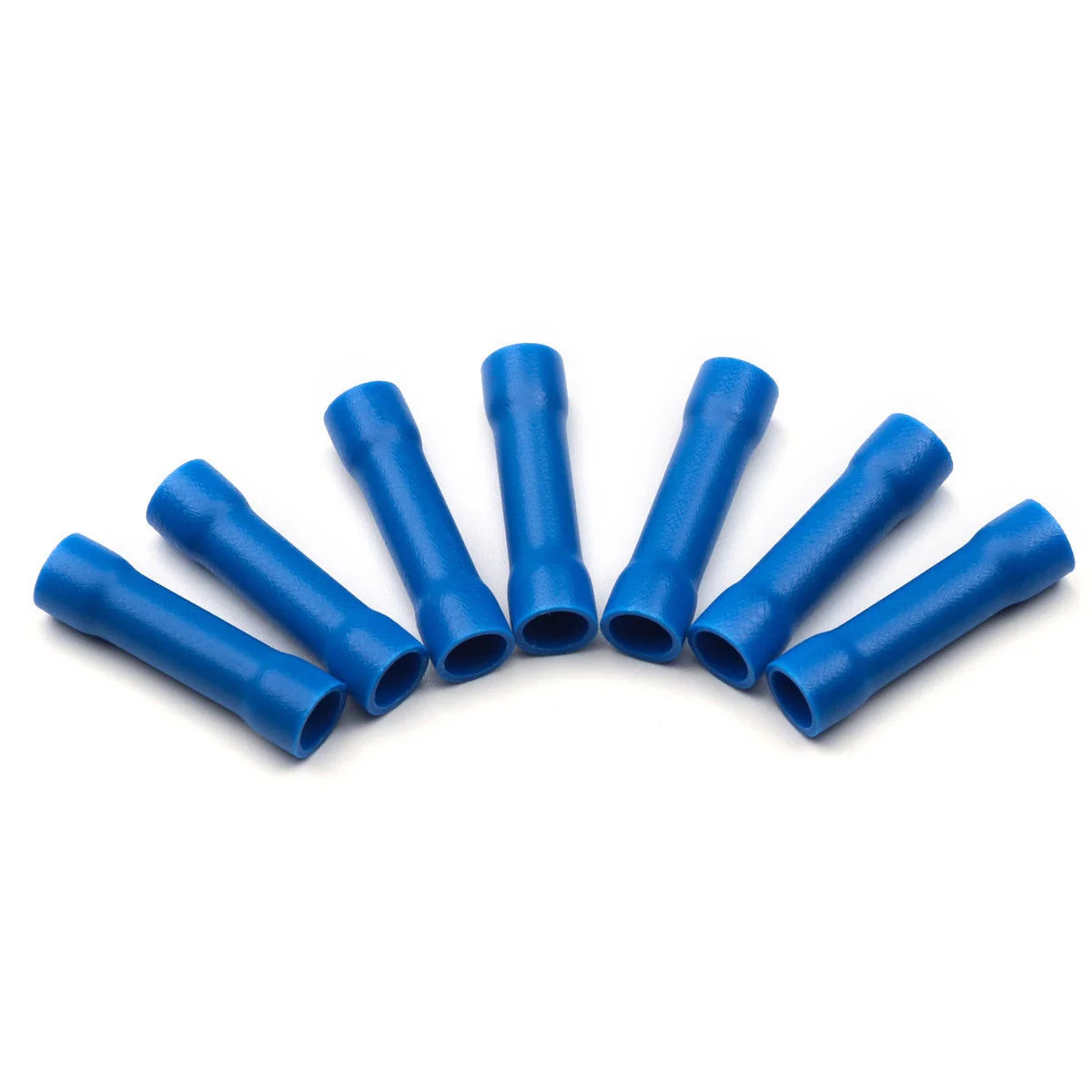

Blå: 14–16 AWG
-
Gul: 10–12 AWG
Detta eliminerar gissningar och minskar ledningsfel.

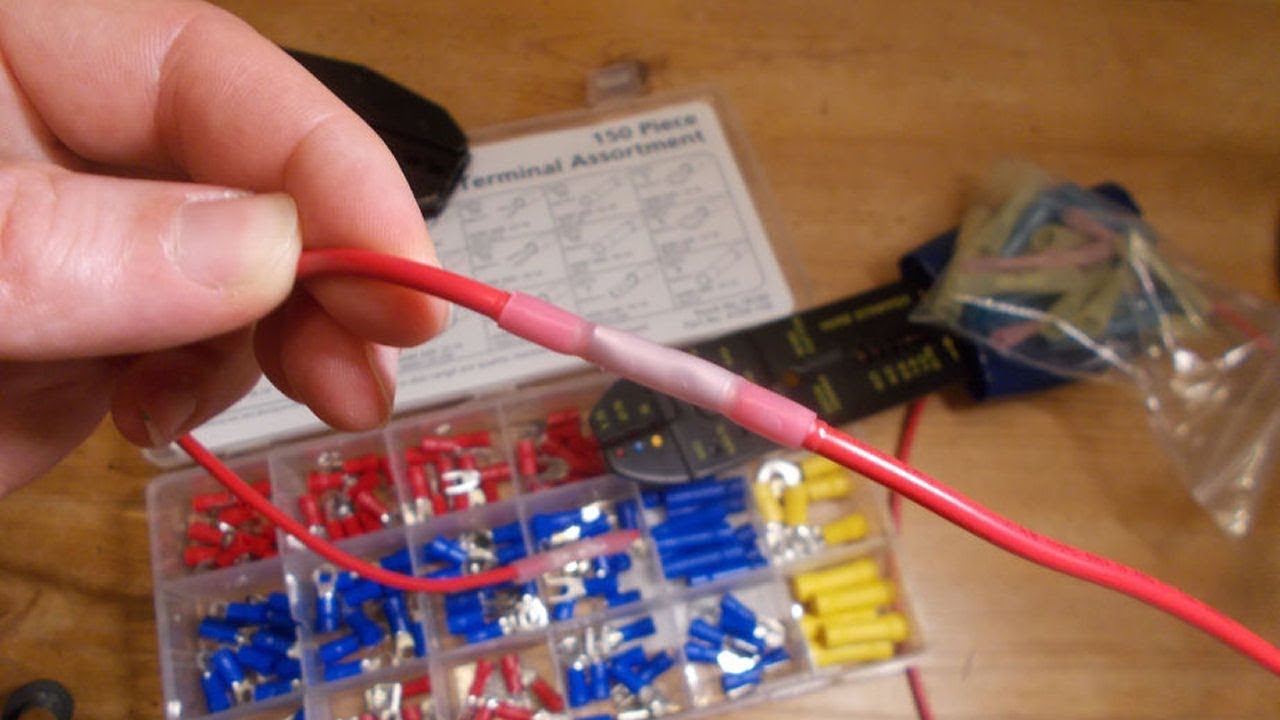

Värmekrympande stumskarvar
Värmekrympkontakter inkluderar ett inre självhäftande foder som smälter vid uppvärmning, täta anslutningen mot:
-
Fukt
-
Damm
-
Frätande element
Dessa kontakter är idealiska för bilar, marin, och utomhusmiljöer där hållbarhet är avgörande.
Isolerad vs. Oisolerade stumskarvar
-
Isolerade kontakter: Ger stötskydd och rekommenderas för de flesta applikationer.
-
Oisolerade kontakter: Används där utrymmet är begränsat eller där isolering läggs till senare. De är ekonomiska och möjliggör enkel visuell inspektion av krimpningen.
Högtemperatur- och specialanslutningar
Vissa specialanslutningar är konstruerade för extrema miljöer, klarar temperaturer upp till 900°F (482°C). Dessa används vanligtvis i industrisystem med hög värme eller nära motorrum.
Löd skarvkopplingar
Lödrumpskontakter kombinerar fördelarna med krympning och lödning. De innehåller:
-
En lödring
-
Värmekrympslang
-
Vattentätt lim
Vid uppvärmning, lodet smälter, bildar en stark mekanisk och elektrisk bindning.
Vikten av korrekt pressning
En stark krympning säkerställer:
-
Stabil elektrisk ledningsförmåga
-
Förebyggande av oxidation och korrosion
-
Långsiktig tillförlitlighet och säkerhet
Att använda ett högkvalitativt pressverktyg och välja rätt anslutningsstorlek är nyckeln till att uppnå en felfri anslutning.
Varför det är viktigt att välja en pålitlig leverantör av anslutningsskarv
För att garantera prestanda, långt liv, och överensstämmelse med industristandarder, köp alltid kontakter från pålitliga tillverkare eller leverantörer. Högkvalitativa butt skarvkontakter bör vara:
-
UL-listat
-
Tillverkad med förstklassig isolering och metallmaterial
-
Designad för konsekvent crimpningsprestanda
-
Kompatibel med olika trådmätare och applikationer
Pålitliga leverantörer tillhandahåller produkter som stöder trådavslutning, routing, isolering, och övergripande elsäkerhet.
Slutsats
Stumskarvar är viktiga komponenter för att skapa säkra och tillförlitliga trådanslutningar i bilindustrin, industriell, kommersiell, och elsystem för bostäder. Genom att förstå de olika typerna, drag, och användningen av dessa kontakter, du kan med säkerhet välja rätt lösning för dina ledningsprojekt.
Oavsett om du reparerar ledningar, förlängning av kablar, eller installera nya elsystem, att välja högkvalitativa stumskarvar - och köpa dem från välrenommerade tillverkare - säkerställer hållbarhet, säkerhet, och långsiktig prestation.
FAQ
Hur krymper man en stumskarvkontakt ordentligt?
För att krympa en stumskarvkontakt, för in varje avskalad ledning i anslutningshylsan tills det tar stopp, använd sedan ett spärrverktyg för att komprimera metallhylsan ordentligt. En ordentlig krympning ska kännas fast och bör inte tillåta att tråden dras ut.
När ska jag använda värmekrympande stumskarvar?
Värmekrympande stumskarvar rekommenderas för utomhusbruk, marin, bil-, och miljöer med hög fuktighet. Värmekrympslangen tätar anslutningen med lim, ger överlägsen vattentätning och korrosionsskydd.
Är stumskarvar säkra för kablar för bilar?
Ja, butt splice-kontakter används i stor utsträckning vid reparation och modifieringar av biltrådar. Isolerade eller värmekrympande typer är att föredra eftersom de erbjuder vibrationsmotstånd, stark ledningsförmåga, och långvarig hållbarhet.
Vad är skillnaden mellan isolerade och oisolerade stumskarvar?
Isolerade stumkontakter inkluderar en skyddande yttre hylsa (nylon, vinyl, eller värmekrympa) för elsäkerhet. Oisolerade versioner är billigare och tillåter visuell inspektion av krimpningen men kräver ytterligare isolering efter installation.
Hur väljer jag rätt storlek stumskarvkontakt?
Kontaktstorleken bestäms av trådmåttet. Följ universella färgkoder: röd (18–22 AWG), blå (14–16 AWG), och gult (10–12 AWG). Att välja rätt storlek säkerställer korrekt krimpstyrka och optimal elektrisk prestanda.
