Hem elektrik hem de elektronik sistemlerde, terminaller farklı bileşenler arasındaki bağlantıların kolaylaştırılmasında önemli bir rol oynar. Bir devredeki güç bağlantısı olup olmadığı, veri aktarımı, hatta ödeme terminallerindeki bir iletişim bağlantısı bile, Optimum işlevsellik sağlamak için farklı terminal türlerini anlamak hayati öneme sahiptir, güvenilirlik, ve güvenlik. Terminaller çeşitli şekillerde mevcuttur, her biri kablolama ve bağlantı konusundaki özel ihtiyaçları karşılamak üzere tasarlanmıştır. Bu makale çeşitli terminal türlerini incelemektedir, kullanımları, ve farklı uygulamalar için doğru türün seçilmesine ilişkin hususlar.
Elektrik Terminalleri
Elektrik terminalleri herhangi bir elektrik sistemindeki kritik bileşenlerdir, teller arasında güvenli bağlantılar kurduklarından, cihazlar, ve diğer elektrikli ekipmanlar. Bu konektörler verimli elektrik akışını ve sinyal iletimini sağlar, elektrik devrelerinin düzgün çalışmasını sağlamak için gerekli olan. Elektrik terminalleri çeşitli şekillerde gelir, boyutlar, ve malzemeler, her tip belirli uygulamalara uygundur.
Elektrik terminallerinin temel amacı güvenilir ve emniyetli elektrik bağlantılarını kolaylaştırmaktır.. Uygun terminaller olmadan, elektrikli bileşenler arasındaki bağlantı, gevşek bağlantılar gibi sorunlara eğilimli olabilir, kısa devreler, aşırı ısınma, ve hatta sistemin başarısızlığı. Önemlerinden dolayı, Belirli bir uygulama için doğru terminal tipinin seçilmesi sistemin performansı ve uzun ömürlülüğü açısından çok önemlidir.

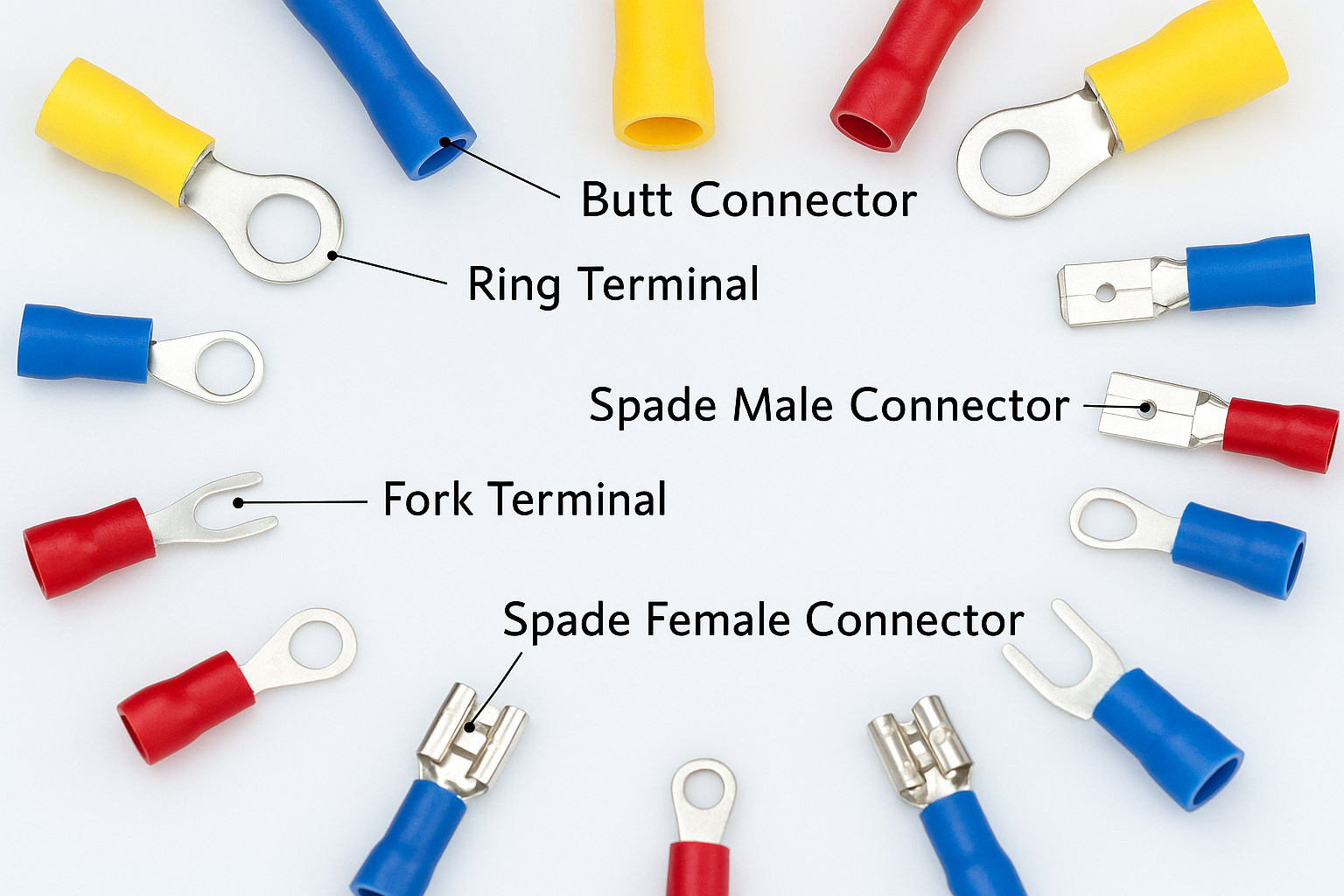

Elektrik Klemens Çeşitleri：
- Halka Klemensleri:
Halka terminalleri, kapalı çevrim terminalleri olarak da bilinir, bir ucunda dairesel bir halka şekli var. Bu tasarım bunların bir vidaya veya saplamaya güvenli bir şekilde sabitlenmesini sağlar, istikrarlı bir bağlantı sağlamak. Halka terminalinin kıvrımlı ucu tele bağlanır, halkanın kendisi bir cıvata veya vidaya geçirilirken, bağlantıyı sabitlemek için genellikle bir somunla. Halka terminaller otomotivde yaygın olarak kullanılır, endüstriyel, ve denizcilik uygulamaları, Titreşim veya hareketin potansiyel olarak diğer bağlantı türlerinin gevşemesine neden olabileceği yerler. Güçlü bağlantıları, kararlılığın kritik olduğu yüksek akım uygulamaları için onları uygun kılar. - Maça Terminalleri:
Maça terminalleri halka terminallerine benzer, ancak dairesel bir döngü yerine, çatallı bir şekle sahiptirler. Çatal tasarımı kolay takma ve çıkarma olanağı sağlar, Bağlantıların düzenli olarak yapılması ve kesilmesi gerektiğinde onları iyi bir seçim haline getiriyoruz. Maça terminalleri, alanın endişe verici olduğu durumlarda yaygın olarak kullanılır, ve tornavida veya pense gibi özel aletlere ihtiyaç duymadan takılması ve çıkarılması daha kolaydır. Bu terminaller genellikle devre kartlarında kullanılır, güç dağıtım sistemleri, ve sık bakım veya modifikasyonun gerekli olduğu elektronikler. - Mermi Terminalleri:
Mermi terminalleri, hızlı ve kolay takma ve çıkarma için tasarlanmış bir konnektör türüdür. Erkek ve dişi kısımdan oluşurlar “patlatmak” birlikte, güvenli bir bağlantı kurma. Mermi konektörleri, otomotiv kablolamasında ve bileşenlerin düzenli olarak bağlantısının kesilip yeniden bağlanması gerekebilecek diğer sistemlerde yaygın olarak kullanılır., taşınabilir elektronik cihazlarda veya mobil makinelerde olduğu gibi. Tasarımları kompakttır, daha küçük alanlara sığmalarını sağlamak, ve genellikle düşük voltajlı uygulamalar için kullanılırlar. - Uç Konnektörleri:
Alın konnektörleri iki kabloyu yan yana birleştirmek için kullanılır. Bu terminaller özellikle aynı ölçüye sahip iki kabloyu birleştirirken kullanışlıdır. Tipik bir uç konektörünün içi boştur, silindirik şekil, ve tel yerine kıvrılmadan önce her iki uca yerleştirilir. Bu tip terminal, ek konnektörlere veya bağlantı bloklarına gerek kalmadan iki kablonun bağlanması gereken otomotiv ve ev elektrik sistemlerinde kablolama için yaygın olarak kullanılır.. - Bayrak Terminalleri:
Bayrak terminalleri sınırlı alana sahip uygulamalar için özel olarak tasarlanmıştır. "Bayrak" şekli, terminalin geleneksel konektörlerin pratik olmadığı dar veya ulaşılması zor yerlere takılmasına olanak tanır. Bunlar genellikle devre kartlarında ve kompakt bileşenler gerektiren elektronik cihazlarda kullanılır.. Bayrak terminalleri, kabloların çok küçük veya yoğun şekilde paketlenmiş ekipmanlara bağlanması gereken durumlar için idealdir, Telekom veya ağ sistemlerinde olduğu gibi. - Yalıtımlı vs. Yalıtımsız Terminaller:
Elektrik terminalleri her ikisinde de mevcuttur yalıtımlıVe yalıtımsız Yalıtımlı terminaller koruyucu bir tabaka ile kaplanmıştır, genellikle plastik veya kauçuk, telin diğer iletkenlerle veya kısa devreye neden olabilecek yüzeylerle temas etmesini önleyen. Bu tip terminaller, terminalin neme maruz kalabileceği ortamlar için idealdir., titreşimler, veya sert kimyasallar. Diğer taraftan, yalıtımsız terminaller Yalıtım gerektirmeyen uygulamalarda kullanılır, düşük voltajlı veya kontrollü ortamlarda olduğu gibi. Yalıtımsız terminaller genellikle daha kompakttır ve daha kolay ısı dağılımına olanak tanır, yüksek güç veya yüksek sıcaklık uygulamalarında faydalı olabilir.
Elektrik Terminallerinde Kullanılan Malzemeler
Elektrik terminallerinin üretiminde kullanılan malzemeler, terminal tipinin kendisi kadar önemlidir.. Malzeme seçimi performansı doğrudan etkiler, dayanıklılık, ve terminalin güvenilirliği. Elektrik terminalleri için en sık kullanılan malzemeler şunlardır::
- Bakır:
Bakır, mükemmel iletkenliği ve dayanıklılığı nedeniyle elektrik terminallerinde en yaygın kullanılan malzemedir.. Verimli akım akışı sağlar ve korozyona karşı oldukça dayanıklıdır., özellikle ince bir kalay veya nikel tabakasıyla kaplandığında. Bakır terminaller genellikle düşük- ve yüksek gerilim sistemleri, yanı sıra yüksek iletkenlik gerektiren uygulamalarda, Evlerde ve endüstriyel binalarda güç dağıtımı ve elektrik kabloları gibi. - Fosfor bakır:
Kürek terminalleri gibi bileşenler için genellikle fosfor bakır seçilir, halka terminalleri, ve hem elektriksel performansın hem de mekanik dayanıklılığın çok önemli olduğu diğer elektrik konnektörleri. Çok yönlülüğü, iletken özellikleri ve korozyon direnciyle birleştiğinde, zamanla çevresel zorluklara karşı koyarken yüksek performans sunması gereken terminaller için fosfor bakırı mükemmel bir seçim haline getiriyor. - Pirinç:
Pirinç terminaller, bakırın en iyi seçim olmadığı birçok uygulamada kullanılır. Pirinç korozyona karşı daha dayanıklıdır ve genellikle terminallerin neme maruz kaldığı ortamlarda kullanılır., denizcilik uygulamaları gibi. Pirinç bakırdan daha düşük iletkenliğe sahiptir, ancak dayanıklılığı ve korozyona dayanma yeteneği, onu belirli kullanım durumları için ideal bir malzeme haline getiriyor. - Alüminyum:
Alüminyum, hafif yapısı ve korozyon direnci nedeniyle terminal yapımında sıklıkla kullanılır., özellikle enerji nakil hatlarında ve yüksek gerilim sistemlerinde. Fakat, Alüminyum terminaller, metalin oksitlenme eğilimi nedeniyle kurulum sırasında ayrıntılara dikkat edilmesini gerektirir., elektriksel performansı engelleyebilecek. Bu sorunu önlemek ve güvenilir bir bağlantı sağlamak için sıklıkla özel alüminyum konektörler kullanılır.. - Çelik:
Çelik bazen mekanik strese dayanması gereken terminaller için kullanılır, özellikle endüstriyel uygulamalarda. Çelik genellikle elektrik iletkenliği nedeniyle değil, gücü ve zorlu mekanik koşullara dayanma yeteneği nedeniyle kullanılır..
Özel Terminal Tipleri
Bazı terminaller özel özellikler gerektiren belirli uygulamalar için tasarlanmıştır. Bunlar genellikle gelişmiş elektroniklerde veya yüksek performanslı ortamlarda bulunur..
xr:D:DAFY1vPBQog:10,J:4387685194,T:23051012
Özel Terminal Türleri:
- İtmeli Terminaller: Bu terminaller kolay kablo takılmasının gerekli olduğu yerlerde kullanılır. Tel basitçe terminale itilir, güvenli bir bağlantı kurma. Devre kartlarında ve yüksek yoğunluklu kablolama ortamlarında yaygındırlar..
- Hızlı Bağlantı Terminalleri: Hızlı bağlantı terminalleri kolay ve hızlı kuruluma olanak tanır, genellikle bir kullanarak “geçmeli” mekanizma. Bunlar genellikle otomotiv uygulamalarında veya bileşenlerin sık sık bağlantısının kesilip yeniden bağlanması gereken durumlarda kullanılır..
- Tel Sarma Terminalleri: Tel sarma uygulamalarında kullanılır, bu terminaller düşük voltaj için sağlam bir bağlantı sağlar, düşük akım devreleri, prototipleme veya özel elektroniklerde yaygın olarak görülür.
Doğru Terminali Seçmek
Doğru elektrik terminalinin seçilmesi sistemin genel performansı ve güvenliği açısından çok önemlidir. Bir terminal seçerken, çeşitli faktörlerin dikkate alınması gerekir, içermek:
- Tel Ölçer:
Terminalin kullanılan telin ölçüsüyle eşleştiğinden emin olun. Bir kablo için çok büyük bir terminal güvenli bir bağlantı kurmayacaktır, çok küçük bir terminal kabloyu barındırmazken, güvenilmez bir bağlantıya yol açıyor. - Akım ve Gerilim Gereksinimleri: Farklı terminaller çeşitli akım ve voltaj seviyeleri için derecelendirilmiştir. Yanlış terminalin seçilmesi elektrik tehlikelerine veya performans sorunlarına yol açabilir.
- Çevresel Faktörler: Dış mekanda veya zorlu ortamlarda kullanılan terminallerin neme karşı dayanıklı olması gerekebilir, korozyon, veya aşırı sıcaklıklar. Bu gibi durumlarda, yalıtımlı veya yalıtılmış terminaller tercih edilir.
- Boyut ve Alan Kısıtlamaları: Dar alanlarda, Bayrak veya itmeli terminaller gibi daha küçük terminaller, işlevsellikten ödün vermeden güvenli bir bağlantı sağlamak için daha uygundur.
- Kurulum Kolaylığı:
Terminalin kurulumunun ne kadar kolay olduğunu düşünün, özellikle sık bakım veya değişiklik gerektiren sistemler için. Kıvrımlı konnektörler ve hızlı bağlantı terminalleri hızlı bağlantı için idealdir, güvenli bağlantılar.
Çözüm
Elektrik terminalleri güvenli ve verimli elektrik sistemlerinin bakımı için vazgeçilmezdir. Farklı kullanımlar için tasarlanmış çeşitli tiplerle, malzemeler, ve çevresel koşullar, Doğru terminali seçmek projenizin başarısı için kritik öneme sahiptir. İster basit bir konut devresi, ister karmaşık bir endüstriyel sistem olsun, Farklı terminal türlerini ve uygulamalarını anlamak, elektrik bağlantılarınızın güvenilirliğini ve uzun ömürlülüğünü sağlar.
SSS
1. nedir elektrik elektrik sistemlerinde terminal?
Terminal, kabloların elektrikli bileşenlere bağlandığı bir bağlantı noktasıdır, cihazlar, veya diğer teller. Elektrik sinyallerinin veya gücün güvenli ve güvenilir aktarımını kolaylaştırmak için kullanılırlar., ve yüzük gibi çeşitli tasarımlarda gelirler, kürek, ve mermi terminalleri.
2. Halka terminal ile maça terminali arasındaki fark nedir?
Kabloları vidalara veya saplamalara bağlamak için hem halka hem de kürek terminalleri kullanılır. A halka terminali bir daire var “yüzük” bir ucunda bir vida veya saplamaya uyan, bir süre maça terminali çatallı bir tasarıma sahiptir, bir terminale hızla bağlanmayı veya bağlantıyı kesmeyi kolaylaştırır.
3. Dış mekan veya zorlu ortamlar için en iyi terminal türü hangisidir??
Dış mekan veya zorlu ortamlar için, olan terminaller yalıtımlı veya mühürlü genellikle tercih edilir. Bu terminaller neme dayanacak şekilde tasarlanmıştır, korozyon, ve aşırı sıcaklıklar, zorlu koşullarda uzun süreli dayanıklılık sağlanması. Bazı terminaller ayrıca ek koruma sağlamak amacıyla hava koşullarına dayanıklı malzemelerle kaplanmıştır..
4. Basmalı terminallerin diğer tiplerden farkı nedir??
İtmeli terminaller, kabloyu vidalara veya kıvırmaya ihtiyaç duymadan terminale takmanıza olanak tanır. Kullanımı kolaydır ve hızlı kullanım için idealdirler., Kabloların sık sık bağlanıp çıkarılması gereken uygulamalarda güvenli bağlantılar. Bu terminaller genellikle devre kartlarında ve yüksek yoğunluklu kablolama ortamlarında kullanılır..
5. Doğru terminali seçerken hangi faktörleri dikkate almalıyım??
Bir terminal seçerken, düşünmelisin:
- Akım ve voltaj gereksinimleri: Terminalin elektrik yükünü kaldırabileceğinden emin olun.
- Çevre koşulları: Islak uygulamalar için yalıtımlı veya yalıtılmış terminalleri seçin, aşındırıcı, veya aşırı sıcaklıktaki ortamlar.
- Alan kısıtlamaları: Kompakt alanlar için, bayrak veya itmeli terminaller gibi daha küçük terminal türleri önerilir.
- Kurulum ve bakım kolaylığı: Bazı terminaller, hızlı bağlantı veya itmeli terminaller gibi, kurulumu ve kaldırılması daha kolaydır.
6. Hızlı bağlantı terminali kullanmanın avantajları nelerdir??
Hızlı bağlantı terminalleri hızlı ve basit bir bağlantı yöntemi sunar. Bileşenlerin sık sık sökülüp yeniden bağlanmasını gerektiren uygulamalar için idealdirler. Otomotivde yaygın olarak kullanılırlar, endüstriyel, ve tüketici elektroniği kolaylıkları nedeniyle.
7. Bayrak terminali nedir, ve ne zaman kullanılır??
A bayrak terminali bayrağa benzer bir şekle sahip bir tür terminal konektörüdür. Bu tasarım, diğer terminal türlerinin bulunduğu dar alanlara bağlanmayı kolaylaştırır., halka veya maça terminalleri gibi, çok hantal olabilir. Bayrak terminalleri genellikle yer kısıtlaması olan uygulamalarda veya küçük elektronik cihazlarda kullanılır..
8. Tüm elektrik bağlantıları için tek bir terminal tipi kullanabilir miyim??
Bazı terminaller birden fazla uygulama için yeterince çok yönlü olabilirken, her özel kullanım durumu için doğru terminali seçmek her zaman en iyisidir. Farklı terminaller farklı amaçlar için tasarlanmıştır, ve yanlış terminal tipinin kullanılması performansın düşmesine neden olabilir, güvenlik sorunları, ve hatta elektrik sisteminin arızalanması.
9. Yalıtımsız ve yalıtımlı terminaller arasındaki farklar nelerdir?
Yalıtımsız terminallerin metal etrafında koruyucu bir kaplaması yoktur, sırasında yalıtımlı terminaller elektrik kısa devrelerini önlemek ve çevresel faktörlere karşı ek koruma sağlamak için plastik veya kauçuk gibi bir malzemeyle kaplanmıştır. Yalıtımlı terminaller, kablo bağlantısının neme maruz kaldığı uygulamalarda yaygın olarak kullanılır., sıcaklık, veya fiziksel aşınma.
10. Yüksek gerilim uygulamaları için özel terminaller var mı??
Evet, belirli terminal türleri, özellikle yüksek voltaj veya yüksek akım uygulamaları için tasarlanmıştır. Bu terminaller, artan elektrik yüklerini kaldırabilecek malzemelerden yapılmıştır ve yüksek gerilim sistemleriyle ilişkili risklere karşı koruma sağlamak için genellikle sağlam yalıtımla tasarlanmıştır..
