Elektrische Systeme in modernen Fahrzeugen, Maschinen, und Industrieanlagen werden immer kompakter. Mit zunehmender Verdrahtungsdichte, Ingenieure und Installateure stehen oft vor einer gemeinsamen Herausforderung: Herstellen zuverlässiger elektrischer Verbindungen auf engstem Raum.

Eine effiziente Lösung für dieses Problem bieten Flaggenterminals. Diese haben sich spezialisiert 90-Grad elektrische Steckverbinder Lassen Sie die Drähte parallel zur Montagefläche verlaufen, Dadurch werden die Abstandsanforderungen erheblich reduziert und gleichzeitig eine starke elektrische und mechanische Leistung aufrechterhalten.

In diesem umfassenden Ratgeber, wir werden es erklären Was sind Flag-Terminals?, wie sie funktionieren, ihre Designmerkmale, Typen, Anwendungen, Installationsmethoden, und wie Sie das richtige Fahnenterminal für Ihr Projekt auswählen. Dieser Artikel soll Ingenieuren helfen, Techniker, und Einkaufsprofis wissen, wie sie die richtigen Klemmen für zuverlässige elektrische Verbindungen auswählen.

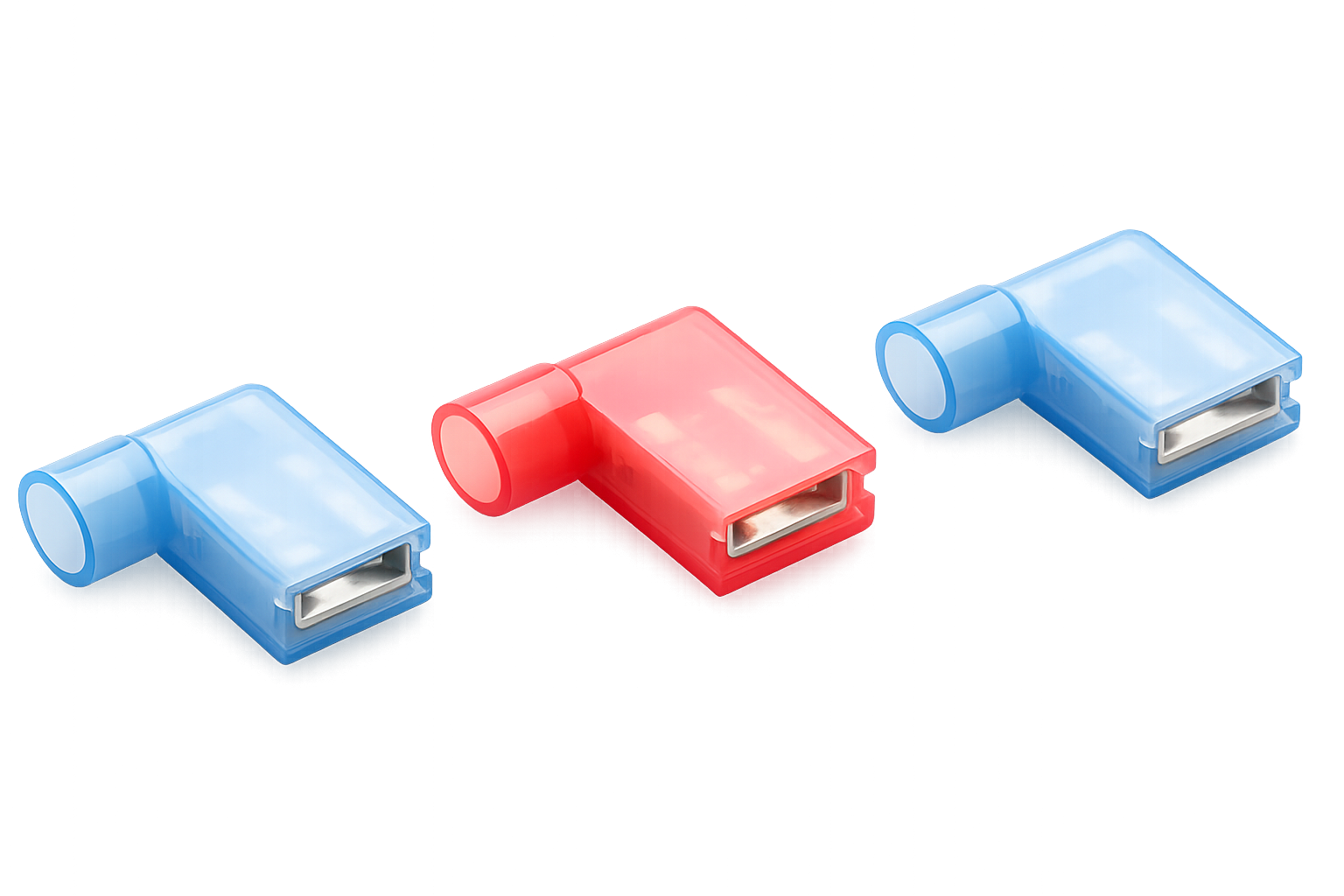

Was sind Flaggenterminals??

Flaggenterminals sind rechtwinklige elektrische Steckverbinder entworfen mit a 90-Grad Biegung zwischen der Drahthülse und der Verbindungszunge.

Im Gegensatz zu herkömmlichen Anschlüssen, bei denen der Draht direkt aus dem Stecker austritt, Fahnenklemmen ermöglichen den Ausgang des Kabels parallel zur Montagefläche.

Hauptmerkmale

90-Ausrichtung des Grad-Steckers

Kompaktes Profil für enge Räume

Zuverlässige Crimpverbindung

Kompatibel mit verschiedenen elektrischen Anschlüssen

Warum Flaggenterminals wichtig sind

In vielen Installationen, Der vertikale Raum ist begrenzt. Standardklemmen können dazu führen, dass sich der Draht stark verbiegt, was kann:

Den Leiter beschädigen

Reduzieren Sie die elektrische Zuverlässigkeit

Erhöhen Sie die mechanische Belastung der Verbindung

Flaggenterminals beseitigen dieses Problem, indem sie Folgendes bereitstellen eine integrierte rechtwinklige Routing-Lösung.

Typische Installationsumgebungen

Flaggenterminals werden häufig in verwendet:

Gehäuse für Elektromotoren

Motorräume von Kraftfahrzeugen

Batterieklemmen

Bedienfelder

Kompakte Schaltschränke

Ihr Design ermöglicht es Installateuren, Kabel auch im Innenbereich sauber zu verlegen extrem begrenzte Bereiche.

Design und Bau von Flaggenterminals

Das Verständnis des strukturellen Designs von Fahnenanschlüssen hilft Ingenieuren bei der Auswahl des richtigen Steckverbinders für bestimmte Anwendungen.

Kernkomponenten von Flaggenterminals

Flaggenterminals bestehen aus drei Hauptteilen.

1. Verbindungszunge

Die Verbindungszunge ist der Teil, der mit dem elektrischen Kontaktpunkt verbunden ist. Es kann so gestaltet sein:

Schnelltrennbare Klinge

Ringterminal

Gabelterminal

2. 90-Gradbiegung

Die rechtwinklige Biegung ist das charakteristische Merkmal von Fahnenterminals. Dadurch kann der Draht parallel zur Montagefläche verlaufen und gleichzeitig eine sichere elektrische Verbindung aufrechterhalten.

3. Drahtfass

Die Drahthülse ist der Crimpabschnitt, der den Leiter hält.

Professionelle Terminals umfassen:

Gezackte Laufwände

Präzise Crimpgeometrie

Möglichkeit zum gasdichten Crimpen

Diese Funktionen sorgen dafür starke mechanische Retention und geringer elektrischer Widerstand.

Materialspezifikationen

Typischerweise werden hochwertige Fahnenterminals unter Verwendung von hergestellt Elektrolytkupfer, das eine hervorragende elektrische Leitfähigkeit bietet.

Zu den gängigen Materialien gehören::

Verzinntes Kupfer

Hohe Leitfähigkeit

Korrosionsbeständigkeit

Hervorragende Lötbarkeit

Vernickelter Stahl

Verwendet für Hochtemperaturanwendungen, wie zum Beispiel:

Motorräume

Industriemaschinen

Elektrische Systeme mit hoher Hitze

Die Vernickelung sorgt für eine Temperaturbeständigkeit von bis zu 900°F (482°C).

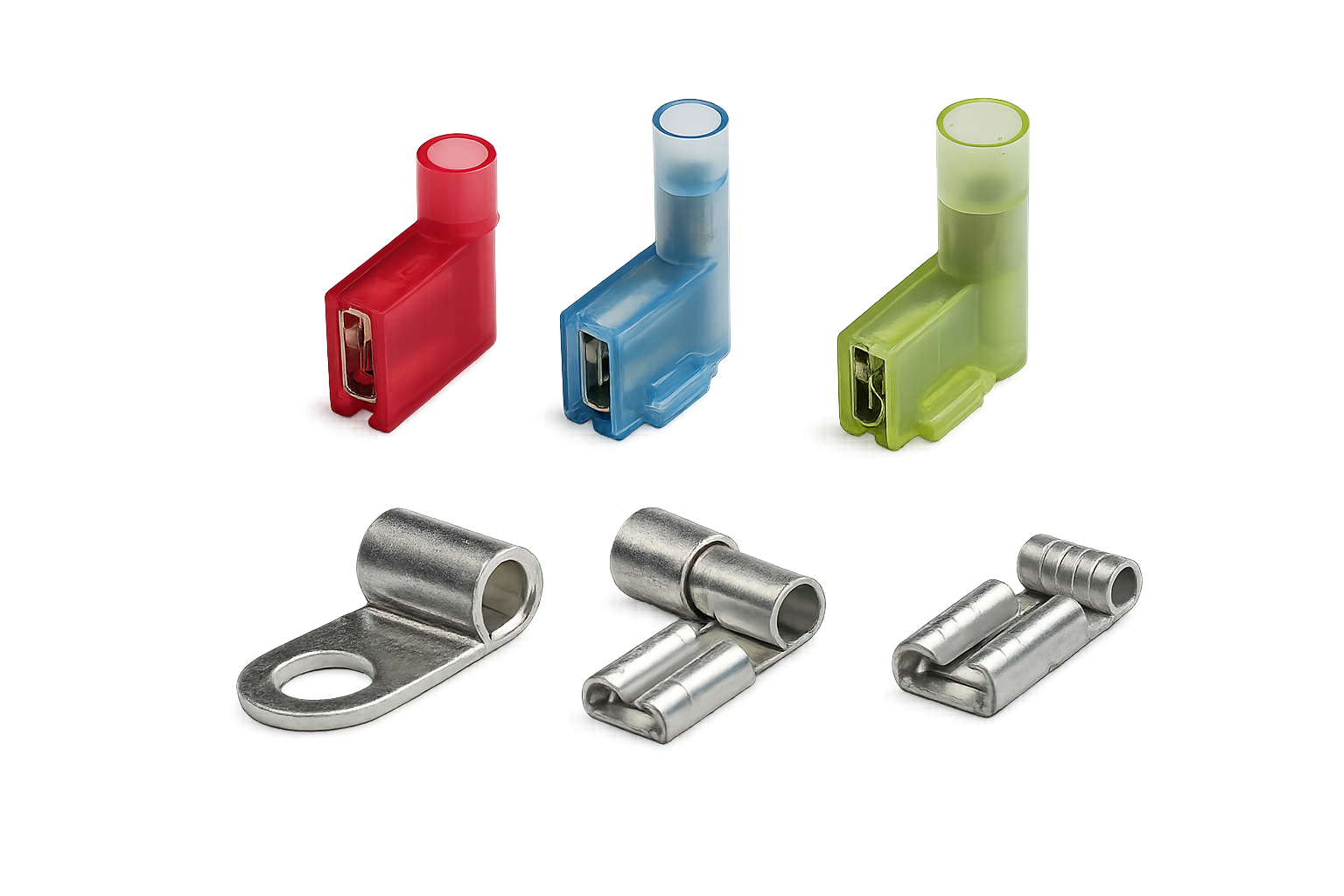

Arten von Flaggenterminals

Fahnenklemmen sind je nach Isolationstyp und Anschlussdesign in mehreren Konfigurationen erhältlich.

Nach Isolationstyp

Isolierte Fahnenanschlüsse

Diese Terminals verfügen über: Isolierhülsen aus Nylon oder Vinyl die die Verbindung schützen.

Zu den Vorteilen gehören:

Elektrische Isolierung

Kurzschlussschutz

Farbcodierte Kabelquerschnittskennzeichnung

Sie werden häufig verwendet:

Kfz-Verkabelung

HVAC-Ausrüstung

Industrielle Steuerungssysteme

Nicht isolierte Fahnenanschlüsse

Nicht isolierte Klemmen bestehen vollständig aus Metall und verfügen über eine kleineres Profil.

Zu den Vorteilen gehören::

Maximale Raumeffizienz

Niedrigere Kosten

Bessere Eignung für enge Installationen

Jedoch, Installateure müssen auf den richtigen Abstand achten, um Kurzschlüsse zu vermeiden.

Schrumpffahnenklemmen

Schrumpfklemmen bieten Umweltversiegelung.

Zu den Hauptmerkmalen gehören::

Mit Klebstoff ausgekleideter Schlauch

Wasserdichte Versiegelung

Vibrationsfestigkeit

Sie sind ideal für:

Schiffsverkabelung

Outdoor-Ausrüstung

Raue Industrieumgebungen

Nach Verbindungstyp

Aufsteckbare Fahnenklemmen

Verwendung von Steckverbindern männliche oder weibliche Schnellkupplungsklingen.

Zu den typischen Klingengrößen gehören::

0.187 Zoll

0.250 Zoll

Diese Steckverbinder werden häufig dort verwendet, wo Komponenten dies erfordern häufiges Entfernen oder Warten.

Ring-Flag-Terminals

Ring-Flag-Terminals verwenden a geschlossener Ring zur Bolzenmontage.

Vorteile:

Höchste mechanische Sicherheit

Hervorragende Vibrationsfestigkeit

Zu den gängigen Anwendungen gehören::

Batterieanschlüsse

Erdungssysteme

Hochstromkreise

Spaten-Flaggenterminals

Spade-Flag-Terminals kombinieren a Gabelstecker mit Fahnenausrichtung.

Sie ermöglichen eine einfache Installation, bieten jedoch im Vergleich zu Ringkabelschuhen eine etwas geringere mechanische Sicherheit.

Kompatibilität und Dimensionierung der Drahtstärken

Die Auswahl des richtigen Drahtquerschnitts gewährleistet eine zuverlässige elektrische Leistung.

Fahnenklemmen werden typischerweise in Standarddrahtbereichen hergestellt.

Drahtstärke	Isolierfarbe	Typische Anwendungen	Aktuelle Kapazität
22-18 AWG	Blau	Signalverkabelung	5-10A
16-14 AWG	Rot / Gelb	Automobilschaltungen	10-20A
12-10 AWG	Gelb	Motorleitungen	20-35A
8-6 AWG	Natürlich	Hochleistungsausrüstung	40-80A

Wichtige Größenregeln

Passen Sie die Anschlussbemessung immer an den Drahtquerschnitt an

Vermeiden Sie übergroße Terminals

Stellen Sie sicher, dass der Draht vollständig in den Zylinder eingeführt wird

Die richtige Dimensionierung verringert den Widerstand und verhindert eine Überhitzung.

Flag-Terminals im Vergleich zu Standard-Terminals

Das Verständnis der Unterschiede zwischen den Anschlusstypen hilft Ingenieuren bei der Auswahl des richtigen Steckverbinders.

Besonderheit	Flaggenterminals	Standard-Ringkabelschuhe	Flachstecker
Drahtrichtung	Parallel	Senkrecht	Senkrecht
Platzbedarf	Minimal	Hoch	Hoch
Vibrationsfestigkeit	Hoch	Sehr hoch	Mäßig
Installationsgeschwindigkeit	Mäßig	Mäßig	Schnell
Typische Verwendung	Enge Räume	Sichere Verbindungen	Wartungszugang

Der Der Hauptvorteil von Flaggenterminals ist die Platzeffizienz.

Sie ermöglichen Verkabelungsinstallationen in Bereichen, in denen Standardklemmen einfach nicht passen.

Flag-Terminals im Vergleich zu rechtwinkligen Spaten-Terminals

Obwohl beide Designs bieten abgewinkelte Verkabelungslösungen, Sie dienen unterschiedlichen Zwecken.

Besonderheit	Flaggenterminals	Rechtwinklige Flachstecker
Verbindungstyp	Klinge oder Ring	Gabelspaten
Sicherheit	Sehr sicher	Mäßig
Vibrationsfestigkeit	Hoch	Untere
Einfache Entfernung	Mäßig	Sehr einfach
Beste Anwendung	Permanente Verbindungen	Wartungszugang

Hauptunterschiede

Flaggenterminals werden bevorzugt, wenn:

Die Verbindungszuverlässigkeit ist von entscheidender Bedeutung

Das Gerät erfährt Vibrationen

Die elektrische Belastung ist erheblich

Rechtwinklige Flachstecker werden bevorzugt, wenn:

Komponenten erfordern häufige Wartung

Eine schnelle Entfernung ist erforderlich

Für Automobil- und Industrieumgebungen, Flaggenterminals bieten im Allgemeinen eine höhere Langzeitzuverlässigkeit.

So Crimpen Sie Fahnenklemmen richtig

Für eine zuverlässige elektrische Verbindung ist das richtige Crimpen unerlässlich.

Erforderliche Werkzeuge

Flaggenterminals erfordern Spezial-Crimpwerkzeuge für rechtwinklige Anschlüsse.

Zu den professionellen Werkzeugen gehören:

Gauge-spezifische Crimp-Hohlräume

Ratschenmechanismen

Backen aus gehärtetem Stahl

Die Verwendung von Standard-Crimpwerkzeugen kann die Klemme beschädigen oder zu schwachen Verbindungen führen.

Schritt-für-Schritt-Crimpprozess

Wählen Sie die richtige Terminalgröße aus

Isolieren Sie die Leitungen ab (5-7 mm)

Führen Sie den Draht vollständig in den Lauf ein

Legen Sie den Anschluss in die Crimpzange

Üben Sie gleichmäßigen Druck aus, bis sich die Ratsche löst

Überprüfen Sie den fertigen Crimp

Crimp-Qualitätsprüfung

Überprüfen Sie Folgendes:

Haltekraft des Drahtes

Zentrierte Crimpvertiefung

Keine abgeschnittenen Drahtlitzen

Unbeschädigte Isolierung

Richtige Crimps erzeugen gasdichte elektrische Verbindungen die Korrosion und Vibrationen widerstehen.

Gängige Anwendungen für Flaggenterminals

Flaggenterminals werden in zahlreichen Branchen häufig eingesetzt.

Automobilanwendungen

Zu den üblichen Verwendungszwecken gehören::

Verkabelung des Anlassermotors

Lichtmaschinenanschlüsse

Batterieklemmen

Verkabelung der Instrumententafel

Moderne Fahrzeuge sind aus diesem Grund stark auf Flaggenterminals angewiesen begrenzter Platz im Motorraum.

Industrieausrüstung

Industriemaschinen nutzen Fahnenterminals für:

Anschlüsse für Elektromotoren

Bedienfelder

Kompressoren

HVAC-Systeme

Das rechtwinklige Design vereinfacht die Verkabelung im Inneren kompakte Gerätegehäuse.

Marineanwendungen

Meeresumgebungen erfordern korrosionsbeständige elektrische Steckverbinder.

Üblicherweise werden Schrumpffahnenklemmen verwendet:

Bilgenpumpen

Navigationslichter

Armaturenbrett-Instrumente

Best Practices für die Installation

Vor der Installation von Fahnenterminals, Befolgen Sie diese Vorbereitungsschritte.

Checkliste vor der Installation

Bestätigen Sie die Kompatibilität der Kabelquerschnitte

Überprüfen Sie den Steckertyp

Überprüfen Sie die Anschlüsse auf Mängel

Bereiten Sie die richtigen Crimpwerkzeuge vor

Drahtvorbereitung

Eine gute Kabelvorbereitung sorgt für zuverlässige Verbindungen.

Zu den Best Practices gehören::

Korrekte Streifenlänge

Vermeiden Sie das Abschneiden von Leiterlitzen

Entfernen Sie Oxidation von Kupfer

Litze vor dem Einführen leicht verdrillen

Behebung häufiger Probleme mit Flag-Terminals

Verbindungsfehler

Mögliche Ursachen:

Schlechte Crimptechnik

Falsche Terminalgröße

Korrosion

Lösung: Ersetzen Sie die Klemme und Crimpen Sie ordnungsgemäß.

Physischer Schaden

Zu den Symptomen gehören::

Gebogene Anschlüsse

Rissige Isolierung

Verformte Fässer

Ursache: falsche Werkzeuge oder übermäßige Krafteinwirkung.

Überhitzung

Zu den Schildern gehören:

Geschmolzene Isolierung

Verfärbtes Metall

Mögliche Gründe:

Hochohmige Verbindung

Unterdimensioniertes Terminal

Wackelkontakt

So wählen Sie das rechte Flaggenterminal aus

Bei der Auswahl des richtigen Terminals müssen mehrere Faktoren berücksichtigt werden.

Umgebungsbedingungen

Wählen Sie Terminals je nach Umgebung aus:

Verwendung im Innenbereich → isolierte Standardklemmen

Außeneinsatz → Schrumpfklemmen

Marineeinsatz → korrosionsbeständige Beschichtung

Elektrische Anforderungen

Verifizieren:

Aktuelle Kapazität

Nennspannung

Temperaturtoleranz

Mechanische Anforderungen

In Betracht ziehen:

Vibrationsstufen

Verbindungsfrequenz

Einbauraum

Qualitätsstandards und Zertifizierungen

Professionelle Flaggenterminals erfüllen internationale Standards wie z:

UL 486E

CSA C22.2

SAE J1128

IEC 60998

ISO 9001

Qualitätshersteller führen unter anderem Tests durch:

Prüfung der Auszugskraft

Temperaturwechsel

Salzsprühkorrosionsprüfung

Vibrationsprüfung

Wartung und langfristige Zuverlässigkeit

Regelmäßige Inspektionen gewährleisten einen sicheren Betrieb.

Inspektionsplan

Kritische Schaltkreise: jährlich

Umgebungen mit hoher Vibration: jeder 6 Monate

Meeressysteme: jeder 3 Monate

Was zu überprüfen ist

Korrosion

Lose Verbindungen

Isolationsschaden

Anzeichen einer Überhitzung

Beschädigte Klemmen sofort ersetzen.

Abschluss

Flaggenterminals sind a hocheffektive Lösung für elektrische Verbindungen auf engstem Raum. Ihr 90-Grad-Design ermöglicht die Verlegung von Drähten parallel zu Montageflächen, Reduzierung der Belastung der Leiter und Vereinfachung der Installationen.

Bei richtiger Auswahl und Installation, Flaggenterminals bieten:

Zuverlässige elektrische Leitfähigkeit

Starke mechanische Retention

Effiziente Nutzung des begrenzten Raums

Sie werden häufig verwendet Automobil, industriell, und elektrische Schiffssysteme, wo Platzbeschränkungen und Zuverlässigkeitsanforderungen von entscheidender Bedeutung sind.

Indem wir ihr Design verstehen, Installationsmethoden, und Bewerbungsvoraussetzungen, Ingenieure und Installateure können dafür sorgen sicher, dauerhaft, und effiziente elektrische Verbindungen selbst in den kompaktesten Systemen.

FAQS

1. Können Standard-Crimpwerkzeuge für Fahnenanschlüsse verwendet werden??

NEIN. Spezialisiert 90-Grad-Crimpwerkzeuge sind erforderlich.

2. Sind Fahnenterminals für Umgebungen mit hohen Vibrationen geeignet??

Ja. Korrekt gecrimpte Fahnenanschlüsse bieten eine hervorragende Vibrationsfestigkeit.

3. Können Flaggenterminals wiederverwendet werden??

NEIN. Crimpklemmen sind dafür konzipiert Einweginstallation.

4. Sind sie für Außeninstallationen geeignet??

Ja, vor allem bei der Verwendung Schrumpfversiegelte Fahnenanschlüsse.
